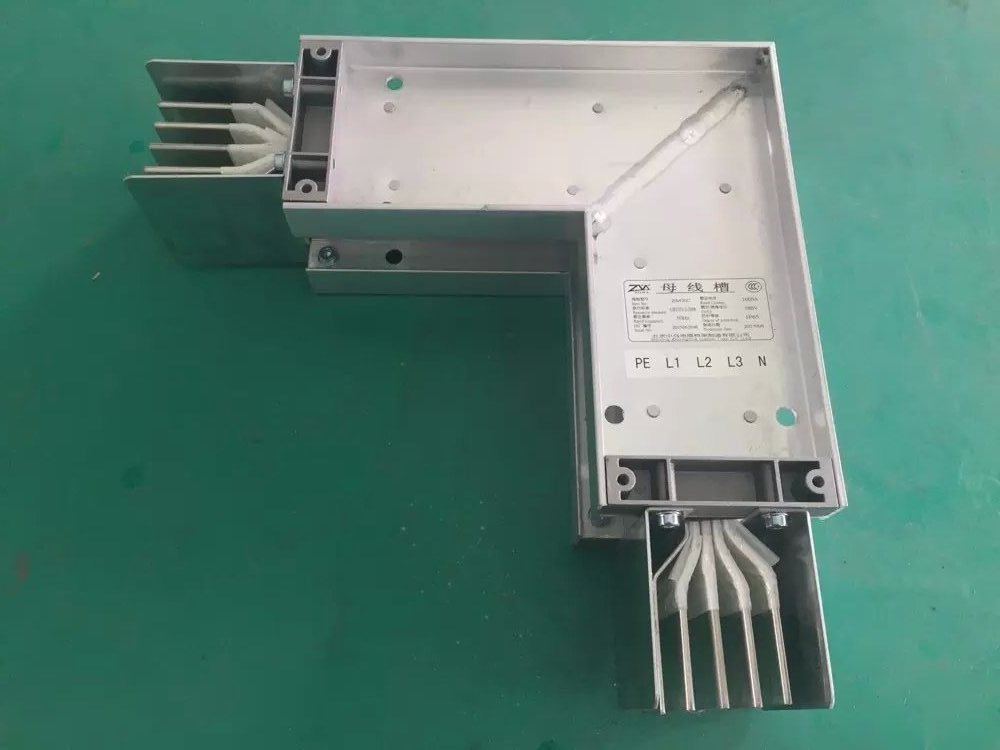

L型铝合金密集型母线
一、L型铝合金密集型母线功能单元
直线单元，连接单元，Z字形弯头，直接始端母线，弯头始端母线，插接单元。
二、L型铝合金密集型母线结构特点
1、采用典型的“三明治”导体结构。
2、全长密集，不会形成“烟囱效应”。
3、结构紧凑，占用的建筑物空间更小。
4、导致紧密排列，整体散热，温升更低。
5、插口处母排不打弯，高密集，低阻抗。
6、防错相设计，确保安装时相许正确无误。
7、载流能力不受安装位置及安装方式的影响。
三、L型铝合金密集型母线的选材
1、铜排：采用T2电解铜压制成高纯度TMY电工硬铜排作为导电体，铜排纯度高达99.9%以上，且内部元素分布状态及其他杂质含量均高达高纯度，导电铜排全长做镀锡处理。
2、铝排：采用6063F铝排作为导体，铝排表面先镀8um铜再镀3um锡。
四、L型铝合金密集型母线的产品细节
1、内部导体为矩形，槽型母排，系统额定电流可达6300A。
2、箱体：采用弱磁体钢板及铝合金板作为箱体外壳。
3、全连续外壳并多点链接地方式杜绝了人身触电危险。
4、共箱母线外壳防护等级达IP54，可消除外界潮气，灰尘及外物引起的接地鼓掌。
5、共箱母线导体选用优 质高强度大爬距绝缘子支撑，使系统具有较高的抗短路电动性能，合理的绝缘子支撑间距的设置。
