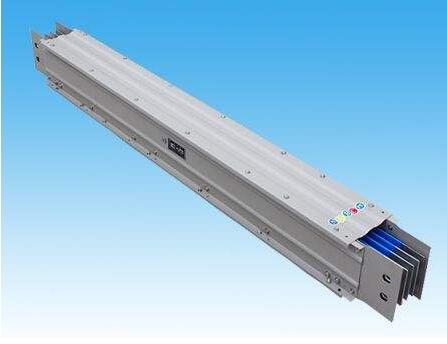

一、空气型母线槽的优势特点
1、单螺栓夹紧端子
线槽设计采用了单螺栓夹紧端子,为母线槽单元连接元件,由于它的特构造,可以防止安装时的错误操作,同时只要拧紧一个螺栓,就能可靠地、迅速地将两个母线槽单元连接起来。
2、高防护等级插孔
母线槽在插孔处设计了安全防护挡板,只有当防护挡板拉开时,插接箱才能插入,插孔平时不用时可将防护板拉闭并加铅封锁死,防止了在插口处灰尘和异物的进入,从而提高了母线槽的防护性能,防止误操作,使母线的安全性得到了大的提高。
3、外壳(防护壳)级次数
母线槽设计5个电流等级,只采用了3个级次的外壳。这样当系统按相邻等级变换容量时母线槽无需 更换外壳,如400A变630A时,外壳尺寸相同。因此大方便了安装。
4、传输电能大
母线槽设计为分离空气绝缘式,改善了母线槽的散热性,隆低了阻抗,达到了母线槽优经济输电。
5、成套性好
母线槽设计了各种功能的连接单元,可满足所有输配电工程的需要。
二、空气型母线槽的使用环境要求
1、环境温度
上限:+40℃;下限:-25℃
2、海拔高度
海拔:2000m以下
3、环境湿度
湿度:湿度在温度为+40℃时不超过50%
4、凝露条件
有一定的凝露条件
5、震级强度
6度设防
6、安装地点
安装地点:户内、户外
7、绝缘电阻
每一段封闭母线单元绝缘电阻值应大于或等于100MΩ、2500V兆欧表。
8、介电强度
每一段封闭母线出厂前均经受1分钟工频干试耐压试验。工频耐压及雷电冲击耐压数值,符标准。
9、接地系统
符合IEC364-5-54对接地系统的要求。
10、防护等级
户内型:IP40;户外型:IP43、IP55。
11、负载性能
在额定电流下,外壳的温升符合GB763-90《交流高压电器长期工作时的发热》要求。
12、短路性能
动热稳定试验符合GB2706-89《交流高压电器动热稳定试验方法》要求。
